ATV contest 12-2020

Afgelopen weekend heb ik weer meegedaan met de ATV contest. Helaas moesten wij het deze contest weer doen met bijna negatieve condities, de signalen kwamen amper de straat uit. Vooral de ontvangst zijde viel dit keer extra tegen, wat overigens zeker niet alleen aan de condities heeft gelegen.

Maar desondanks toch nog een aardig resultaat met op 70cm zeven en op 23cm acht verbindingen. Met zelfs een aantal nieuwe stations zoals PE2V en PD5JA die speciaal voor mij met soms heel veel moeite een plaatje voor de dag wisten te toveren.

ATV contest 09-2020

12 & 13 september ATV contest. Het blijft toch ongelofelijk moeilijk vanaf mijn locatie een goede contest te draaien, het aantal verbindingen blijft sterk achter en ik begin toch serieus te twijfelen aan mijn 23cm antenne, een 44el SHF Yagi. Ondanks dit alles toch nog 7 verbindingen op 70cm en 5 verbindingen op 23cm kunnen maken. En op beide banden een afstand weten te overbruggen van zo’n 78-79 km

Hoogtepunt van deze contest was de deelname van PI9CAM, de Dwingeloo radiotelescoop. Speciaal voor de contest werd de enorme schotel nu eens niet naar de hemel gericht, maar naar de horizon. Alleen voor de ontvangst, want beneden de 10º elevatie mag er niet mee gezonden worden.

ATV contest 03-2020

De eerste ATV contest van 2020 is weer achter de rug. Het aantal voor mij te bereiken stations viel weer tegen, maar gelukkig had ik nu een extra band waar ik op uit kon komen (70cm) Dit leverde mij een ontvangst rapport op over een afstand van 75km!

20mW-7W PA 70cm ATV

Om het uitgangsvermogen van de Barco Pulsar wat te verhogen heb ik gekozen voor een moduul van Mitsubishi de RA07H4047M.

Een metalen kastje had ik nog, net als de chassis delen SMA voor de ingang en N voor de uitgang. Het moduul heb ik voor €8,35 bij Aliexpress besteld.

Voor de koeling had ik nog een koelplaatje liggen met een ingebouwde blower, waarschijnlijk ooit eens uit een oude computer gesloopt. Het is misschien niet het meest mooie, maar het past allemaal prima op elkaar en het moduul blijft redelijk koel.

De gate spanning dient tussen de 3-3,5V ingesteld te worden, dit stel ik m.b.v. een LF33CV (3,3V) vast in. (Het zend-vermogen hoeft niet regelbaar te zijn en hierdoor zal het moduul ook niet op zijn tenen gaan lopen)

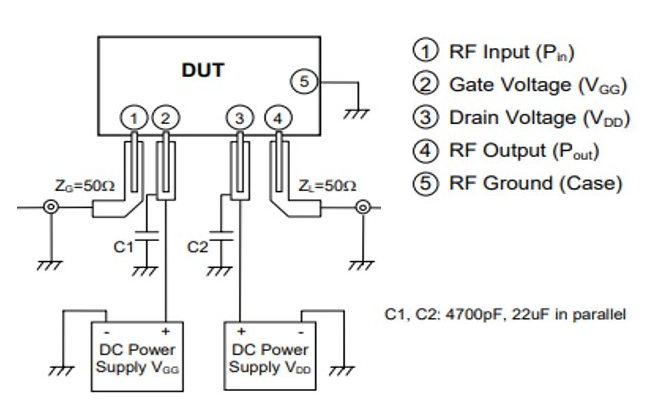

Conform onderstaande beschrijving plaats ik op zowel de Gate als de Drain 4700pF en 22uF parallel. And to be sure, in alle leidingen nog een extra smoorspoeltje.

ATV 70cm (434.250Mhz AM)

Recent ben ik in het bezit gekomen van een oude Barco Pulsar TV-modulator. Een erg eenvoudige maar zeer mooie manier om weer een signaal op deze band te kunnen zetten. Het uitgangsvermogen is slechts zo’n 20mW, niet echt veel en al helemaal niet voor de ATV-contesten. Om dit vermogen wat omhoog te krikken heb ik een klein trapje gebouwd met de RA07H4047M die van de 20mW zo’n 5 á 6W maakt. Dit vermogen kan dan zo in mijn eindtrap waar vervolgens dan 15-17W uit komt.
